Model : LNBF KU-BAND DTV (11300)

• รายละเอียด:

  สำหรับใช้รับสัญญาณ ในระบบ KU-BAND เช่น UBC, DTV

  INPUT : 12.25-12.75 GHz
  OUT PUT : 950-1450 MHz
  L.O. : 11.3 GHz

• การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์

  - ตั้งค่า LNB เป็น 11300

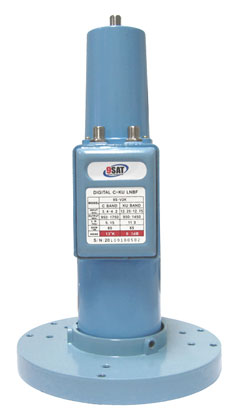

Model : LNBF C+KU BAND 9SAT V2K (11300)

• รายละเอียด:

  เป็น LNB แบบ C และ KU-BAND (11300) โดยระบบ C-BAND มี 2 OUTPUT (ใช้กับรีซีฟเวอร์ 2 เครื่อง ) เหมาะสำหรับจานฟิกซ์รับดาวเทียมไทยคม ทั้งระบบ C-BAND และ KU-BAND เช่น ทีวีไทย, การศึกษา 15 ช่อง และวิทยุ FM

  (ตั้งค่า LNB Ku-band เป็น 11300) ** รับไทยคมหันตำแหน่งลูกศรไปที่ 4 นาฬิกา **

  ****สามารถใช้ LNB ร่วมกับ MULTISWITCH 4X4 เพื่อรับ THAICOM KU ได้เลย


  Technical Specification

  C-BAND
  Input : 3.4 ~ 4.2 GHz
  Output : 950 ~ 1750MHz
  L.O. Frequency  : 5150 MHz

  Gain 65 dB
  Noise 13 K

  KU-BAND
  Input  : 12.25 ~ 12.75 GHz
  Output : 950 ~ 1450MHz
  L.O. Frequency : 11300 MHz

  Gain  65 dB
  Noise  0.3 dB

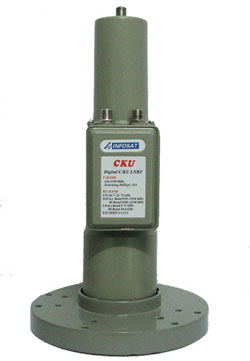

Model : LNBF C+KU BAND INFOSAT CKU-01 (มี DiSEqC 2x1 ในตัว)

• รายละเอียด:

  เป็น LNB แบบ C และ KU-BAND มี Diseqc s.w.ตัดต่ออยู่ในตัว
  กรณีใช้กับจานมูฟ สามารถรับได้ทั้งระบบ C-BAND และ KU-BAND   เช่น ไทยคม C+KU และ NSS6 KU


  - (ตั้งค่า LNB Ku-band เป็น Universal หรือ ความถี่ 09750 / 10600 Mhz)
  - หันเลข 0 ไปทิศใต้ ไทยคมหัน 0 ไป 4.30 นาฬิกา


  Technical Specification

  C-BAND (DiSEqC 1)
  L.O. Frequency : C-Band : 5150MHz
  Switching  : DiSEqc 2x1

  KU-BAND (DiSEqC 2)
  Input Ku-Band : 10.70 ~ 12.75 GHz
  Output Lo-Band : 950 ~ 1950MHz
  Output Hi-Band : 1100 ~ 2150 MHz

  L.O. Lo-Band : 9.75 GHz
  Hi-Band  : 10.6 GHz

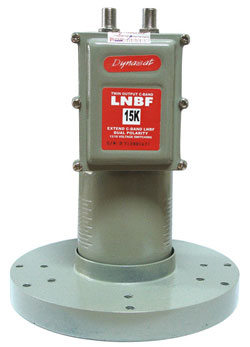

Model : LNBF C-BAND DYNASAT 2 OUTPUT (ใช้สำหรับรีซีฟเวอร์ 2 เครื่อง)

• รายละเอียด:

  LNB รุ่นนี้ใช้สำหรับต่อกับเครื่องรับสัญญาณดาวเทียม จำนวน 2 เครื่อง โดยทั้ง 2 เครื่องสามารถเปลี่ยนช่องดูได้อิสระทั้งขั้ว VER และ HOR เหมาะสำหรับการเพิ่มจุดรับชมจุดที่ 2 โดยใช้จานใบเดียวกัน

  หัน 0 ไปทิศตะวันตก-ออก หรือ 7 นาฬิกา เมื่อรับไทยคม


  Input 3.4 - 4.2 GHz
  Lo. Frequency 5.150 Ghz
  Conversion Gain 60 dB (Min)
  Output 950 - 1750 MHz
  Noise Figure 15 K

Model : LNBF C-BAND DYNASAT

• รายละเอียด:

  - รับสัญญาณ C-BAND ระบบ Digital และ Analogue
  - 2 โพลาไรท์ (V/H) ใช้แรงไฟตัดต่อ 13/18 V
  - มี Bandwidth การรับสัญญาณที่กว้าง

  13/18 V VOLTAGE SWITCHING
  INPUT : 3.4-4.2 GHz
  OUTPUT : 950-1750 MHz
  GAIN : 65 dB
  LO : 5150 MHz.... N/F 17 K

Model : LNBF C-BAND PSI X-1

• รายละเอียด:

  LNB รุ่นใหม่ล่าสุด รับสัญญาณได้แรงกว่าเดิม เหมาะใช้กับหน้าจานขนาดเล็ก หรือใช้แก้ปัญหาการรับความถี่ที่สัญญาณอ่อน ๆ

  - รับสัญญาณ C-BAND ระบบ Digital
  - ขยายสัญญาณ 2 เท่า ลดคลื่นรบกวน
  - 2 โพลาไรท์ (V/H) ใช้แรงไฟตัดต่อ 13/18 V
  - ติดตั้งง่าย มี Bandwidth การรับสัญญาณที่กว้าง


  13/18 V VOLTAGE SWITCHING
  INPUT : 3.4-4.2 GHz
  OUTPUT : 950-1750 MHz
  LO : 5150 MHz.... N/F 15 K
  GAIN : 65 dB

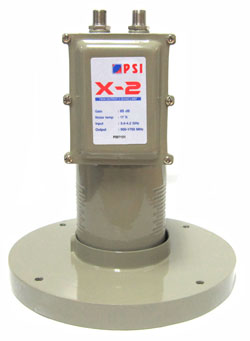

Model : LNBF C-BAND PSI X2 (ใช้สำหรับรีซีฟเวอร์ 2 เครื่อง)

• รายละเอียด:

  LNB รุ่นนี้ใช้สำหรับต่อกับเครื่องรับสัญญาณดาวเทียม จำนวน 2 เครื่อง โดยทั้ง 2 เครื่องสามารถเปลี่ยนช่องดูได้อิสระทั้งขั้ว VER และ HOR เหมาะสำหรับการเพิ่มจุดรับชมจุดที่ 2 โดยใช้จานใบเดียวกัน

  ***รุ่นใหม่ ขยายสัญญาณเป็น 2 เท่า ลดคลื่นรบกวน

  Input 3.4 - 4.2 GHz
  Lo. Frequency 5.150 Ghz
  Conversion Gain 65 dB (Min)
  Output 950 - 1750 MHz

Model : LNBF KU-BAND 9SAT K2H TWIN (11300)

• รายละเอียด:

  เป็น LNB แบบ KU-BAND ย่าน HIGH BAND มี 2 OUTPUT แยกอิสระ สำหรับใช้รับสัญญาณดาวเทียมไทยคม KU เช่น DTV, SAMART DTH  และใช้กับ MULTISWITCH ได้ โดยไม่ต้องใส่ 22K GENERATOR

  LNB Input  :  12.25 - 12.75
  L.O.          :  11.3 GHz
  GAIN         :  65 dB
  NOISE       :  0.3 dB

  ***เหมาะสำหรับเครื่องรับ DTV, TRUE


  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์
  ตั้งค่า LNB เป็น 11300

Model : LNBF KU-BAND 9SAT K4H (4 OUTPUT) 11300

• รายละเอียด:

  เป็น LNB แบบ KU-BAND ย่าน HIGH BAND มี 4 OUTPUT แยกอิสระ สำหรับใช้รับสัญญาณดาวเทียมไทยคม KU เช่น DTV, SAMART DTH

  LNB Input  :  12.25 - 12.75
  L.O.          :  11.3 GHz
  GAIN         :  65 dB
  NOISE       :  0.3 dB

  ***เหมาะสำหรับเครื่องรับ DTV, TRUE


  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์
  ตั้งค่า LNB เป็น 11300

Model : LNBF KU-BAND 9SAT K4U [4 OUTPUT] (UNIVERSAL)

• รายละเอียด:

  เป็น LNB แบบ UNIVERSAL มี 4 OUTPUT แยกอิสระ เหมาะใช้รับสัญญาณ 4 จุด ในระบบ KU-BAND เช่น IPM, DTV, SAMART

  Input Frequency 10.70 - 12.75 GHz
  L.O.  9.75/10.6  GHz
  Noise Figure 0.6 dB
  GAIN : 65 dB


  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์

  - ตั้งค่า LNB เป็น Universal 22 k Auto

Model : LNBF KU-BAND BSAT (UNIVERSAL)

• รายละเอียด:


  เป็น LNB แบบ UNIVERSAL ใช้กับจาน DSTV ในระบบ KU-BAND

  - Input Freq : 10.70-12.75 GHz
  - Output Freq : 950-2150 MHz


  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์

  - ตั้งค่า LNB เป็น 9750 / 10600

Model : LNBF KU-BAND BSAT K2U

• รายละเอียด:

  - เป็น LNB แบบ UNIVERSAL มี 2 OUTPUT แยกอิสระ
  - ใช้รับสัญญาณ 2 จุด (รีซีฟเวอร์ 2 เครื่อง) หรือใช้กับ MULTISWITCH ก็ได้

  LNB Input  :  10.70 - 11.70
  11.70 - 12.75
  L.O.          :  9.75 - 10.6 GHz


  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์
  - ตั้งค่า LNB เป็น Universal หรือ
  - LNB 1 : 09750, LNB 2 : 10600

Model : LNBF KU-BAND UBC (11300)

• รายละเอียด:

  เป็น LNB ของแท้ ที่ใช้กับชุดจานของ TRUE VISION

  - Input Freq : 12.25-12.75 GHz
  - Output Freq : 950-1450 MHz

  การใช้งานและ set ค่า LNB ที่รีซีฟเวอร์

  - ตั้งค่า LNB เป็น 11300
